一、設備介紹：
1. 基本功能：
AB膠打膠機主要是針對高粘度高硬度的液態硅膠作混料作用，通過壓盤式計量泵對膠料計算克重，然后通訊靜態混膠管實現AB膠的混合，最后在定量擠出到需要的地方。
因為粘稠度很高的膠料沒有自流性，很難將膠料從桶內倒出，所以普通的灌膠方式滿足不了，手工混膠更加難操作，只能依靠壓盤泵的方式從原料桶把膠打出來。壓盤配合原料桶內徑尺寸做密封，整個壓盤泵壓在桶內，從原料桶內直接靠泵體將膠料打出來。
1)  實時配比-精確計量
雙組份AB膠按比例精確計量混合，用膠多少則混合多少，最大限度節省膠料。
2)  雙壓盤設計-AB膠獨立供膠
配備兩組壓盤計量泵，AB膠分別獨立供膠，無死膠現象。
3)  大小桶通用-適用性強
5加侖和55加侖原料桶通用，大小壓盤輕松切換。
2. 設備總體結構：
?
1. 適用膠料：
1) 膠料粘稠度30000cps-2000000cps。
2) 雙組份液態硅膠，道康寧硅膠、有機硅膠，導熱硅膠等高黏度膠料。
3) 無填充物膠料。
4) 混合比例1:1。
2. 供膠能力：
1) 計量和配比精度：±1%。
2) 出膠精度：±2%。
3) 出膠速度： 0.1 - 2克每秒。
3. 整體尺寸：

4. 操作流程

1. 整機硬件包括：
        1. 外框?機箱機架。
2. 兩組55加侖壓盤打膠泵。
3. 兩組升降氣缸。
4. 兩套大?功率氣缸。
5. 兩套磁環傳感器。
6. 四套升降氣缸。
7. 兩套壓力傳感器。
8. AB膠高壓膠管2米。
9. 油水分離器。
10. 靜態混膠裝置。
11. 人機界面。
12. 專用控制系統。
13. 報警信號指示燈。
14. 急停按鈕。
15. XYZ模組滑臺。
二、供膠系統：
該設備包括高精度連續供料計量泵、混膠裝置、壓盤組合。

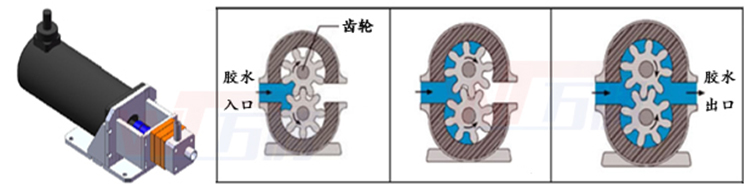

1、 齒輪計量泵：
齒輪泵是回轉嚙合容積式原理的泵體，由獨立的電機驅動，有效地阻斷上游的壓力脈動及流量波動，壓力穩定。依靠泵缸與嚙合齒輪間所形成的工作容積變化和移動來輸送液體或使之增壓的回轉泵。由兩個齒輪、泵體與前后蓋組成兩個封閉空間，當齒輪轉動時，齒輪脫開側的空間的體積從小變大，形成真空，將液體吸入，齒輪嚙合側的空間的體積從大變小，將膠料擠入輸膠管中。該泵體零件少，結構緊湊，體積小，維修簡單，便于裝拆。

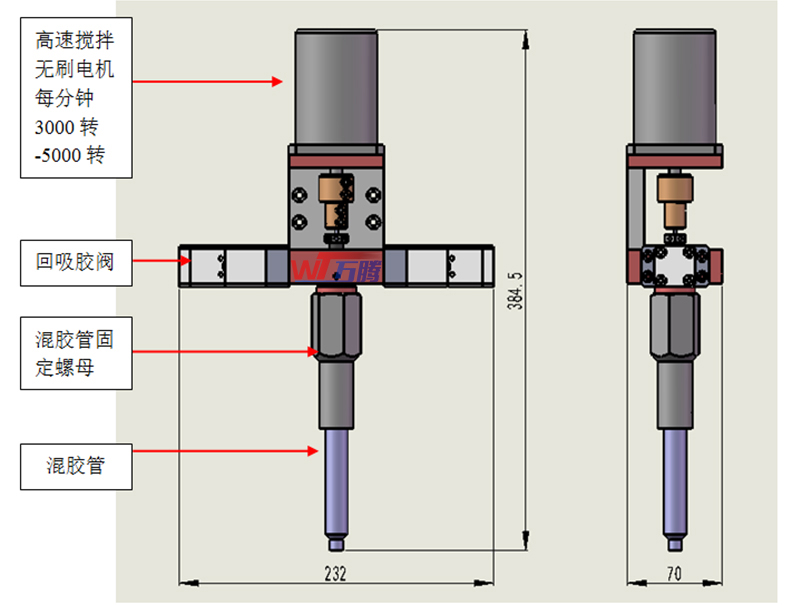

1、 混合裝置：

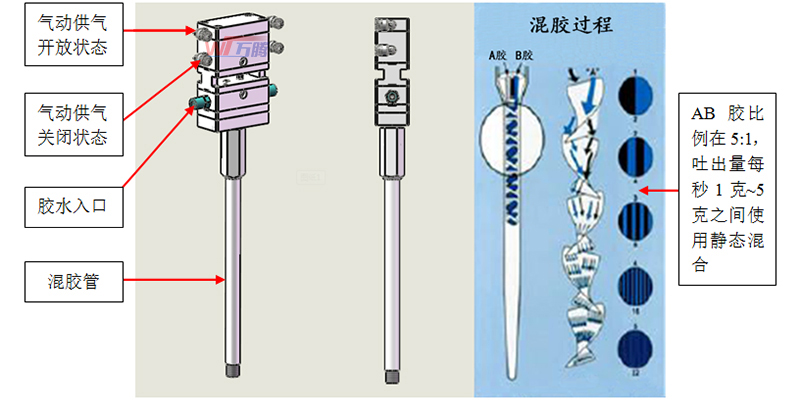

雙液膠閥是由兩把單一的膠閥組合而成，由A，B膠管分別將膠料輸送到膠閥，然后將膠料同時定量擠出到混合管，兩個組份的膠經過靜態混合管過程中，通過被逐漸分層，不斷改變運動方向，周而復始直至實現均勻混合。
1. 單一的膠閥為復動式雙氣缸回吸閥門，兩種膠料完全獨立分開輸送。
2. 多重密封件產生真空回吸效果，防止膠料拉絲滴漏。
3. 混合器采用國標通用材料，耗材經濟便宜，更換方便快捷。

?
1、 壓盤組合：
根據料桶內經尺寸做專用壓盤，密封效果好，壓盤上方設有排氣裝置，防止壓盤下壓時將氣泡憋在桶內。升降氣缸起輔組作用，平穩控制壓盤升降，當壓盤完全和桶內膠料貼合時，計量泵利用負壓將膠料吸入，依靠泵體達到精準計量并擠出。
三、機器特性：
油水分離器：
隔斷壓縮空氣中的水分，使氣動元器件壽命更長
?
電磁閥：
電磁閥離出膠閥距離越短，膠閥的反應速度就越快，有效解決膠閥開啟關閉遲鈍問題。
?
觸摸屏：
友好的人機對話界面，操作簡單方便。
?
地輪地腳
萬象式滾輪方便設備移動，大號支撐腳杯固定設備，防止抖動。
?

四、技術參數：

1. 打膠范圍：X600mm x Y300mm x Z100mm
2. 最大速度：300mm/sec
3. 打膠精度：±2%
4. 混合比例：1：1
5. 出膠速度：1g/sec～10g/sec
6. 編程方式：手持編程器
7. 傳動方式：步進馬達+直線導軌+同步帶
8. 計量方式：步進電機+齒輪計量泵
9. 混合方式：靜態混合
10. 信號對接：外部膠機三芯接口/通斷信號
11. I / O訊號：16 In puts/8 Out puts
12. 外部接口：RS232
13. 地輪地腳：萬象輪+支撐腳杯
14. 工作環境：濕度20-90%溫度0-40℃
15. 電源功率：AC220V  50HZ / 0.5KW
16. 工作氣源：0.5Mpa — 0.7Mpa
17. 設備尺寸：L1200mm x W800mm x H1340mm
18. 設備重量：約680KG
